UHE Rosal

UHE Rosal

Hidrelétrica



Início da Construção

1998

Início das OperaçÔes

1999

Altura da Barragem

40m

Comprimento da Barragem

214,5m

Volume do ReservatĂłrio

17hmÂł

PotĂȘncia Instalada

55MW

Unidades Geradoras

2

A usina hidrelĂ©trica (UHE) Rosal, da Rosal Energia S.A., iniciou sua operação em 1999, erguida no rio Itabapoana, entre os municĂ­pios de GuaçuĂ­, no EspĂ­rito Santo, e Bom Jesus do Itabapoana, no Rio de Janeiro. Rosal conta com 2 unidades geradoras, totalizando 55 MW de potĂȘncia instalada.

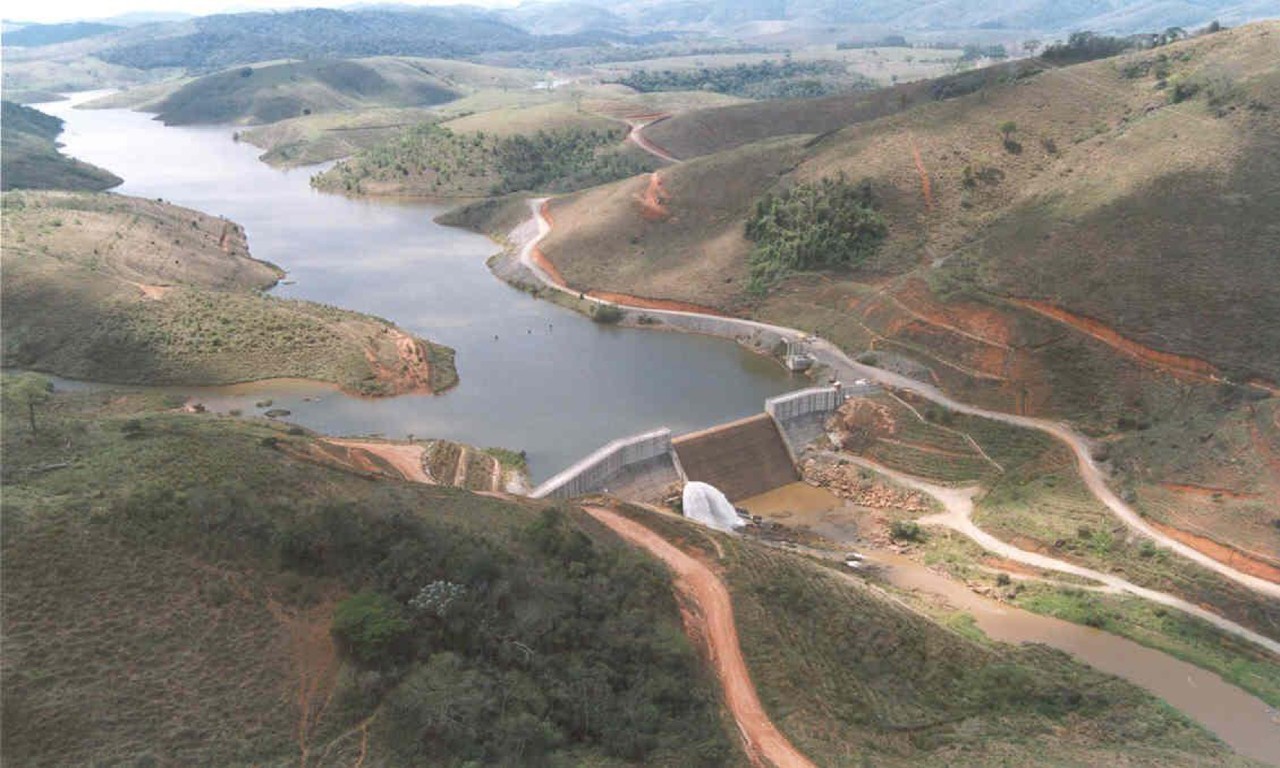

O barramento Ă© constituĂ­do em concreto gravidade, com altura mĂĄxima de 40 m e 214,50 m de comprimento de crista. Seu reservatĂłrio possui cerca de 1,70 kmÂČ de ĂĄrea inundada e capacidade mĂĄxima de acumulação 17 hmÂł.

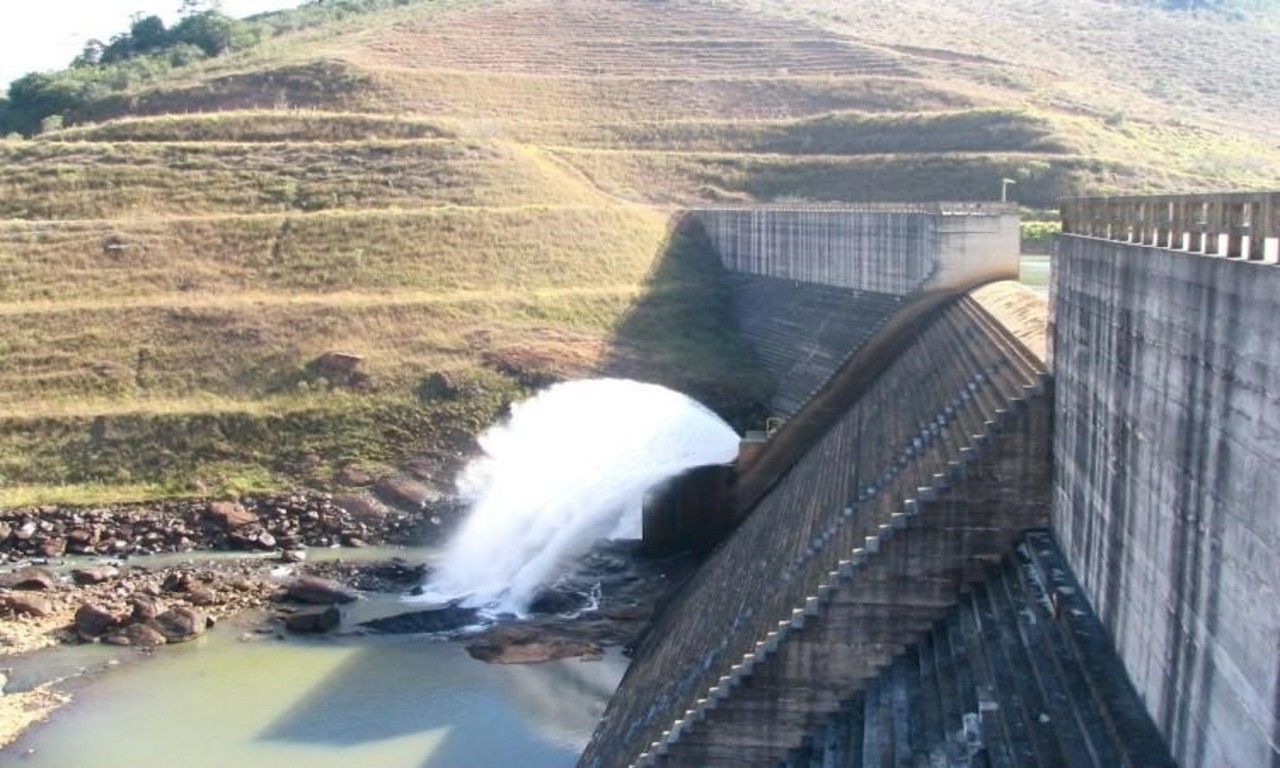

O sistema extravasor da UHE Rosal é composto por um Vertedouro de Crista Livre (VL) com soleira em degraus. Situado na região central do barramento, esta estrutura conta com 55 m de comprimento e capacidade de descarga måxima de 890 m³/s. Com o intuito de manter uma vazão mínima no trecho de vazão reduzida, tem-se, também, uma vålvula dispersora localizada a direita hidråulica do vertedouro da UHE Rosal.

Localizada na margem esquerda do reservatĂłrio, a Tomada d’Água (TA) da UHE Rosal estĂĄ situada a, aproximadamente, 50 m a montante da barragem. A ĂĄgua aduzida Ă© conduzida por um tĂșnel de adução, por cerca de 4690 m de extensĂŁo, atĂ© o tĂșnel de pressĂŁo. Na sequĂȘncia, tem-se a chaminĂ© de equilĂ­brio, e os tĂșneis intermediĂĄrio e auxiliar. Por fim, tem-se um trecho blindado de, aproximadamente, 170 m de comprimento. Ao final de seu trecho, ocorre a bifurcação em 2 (dois) condutos forçados, os quais alimentarĂŁo 2 (duas) unidades geradoras localizadas na Casa de Força da UHE Rosal.

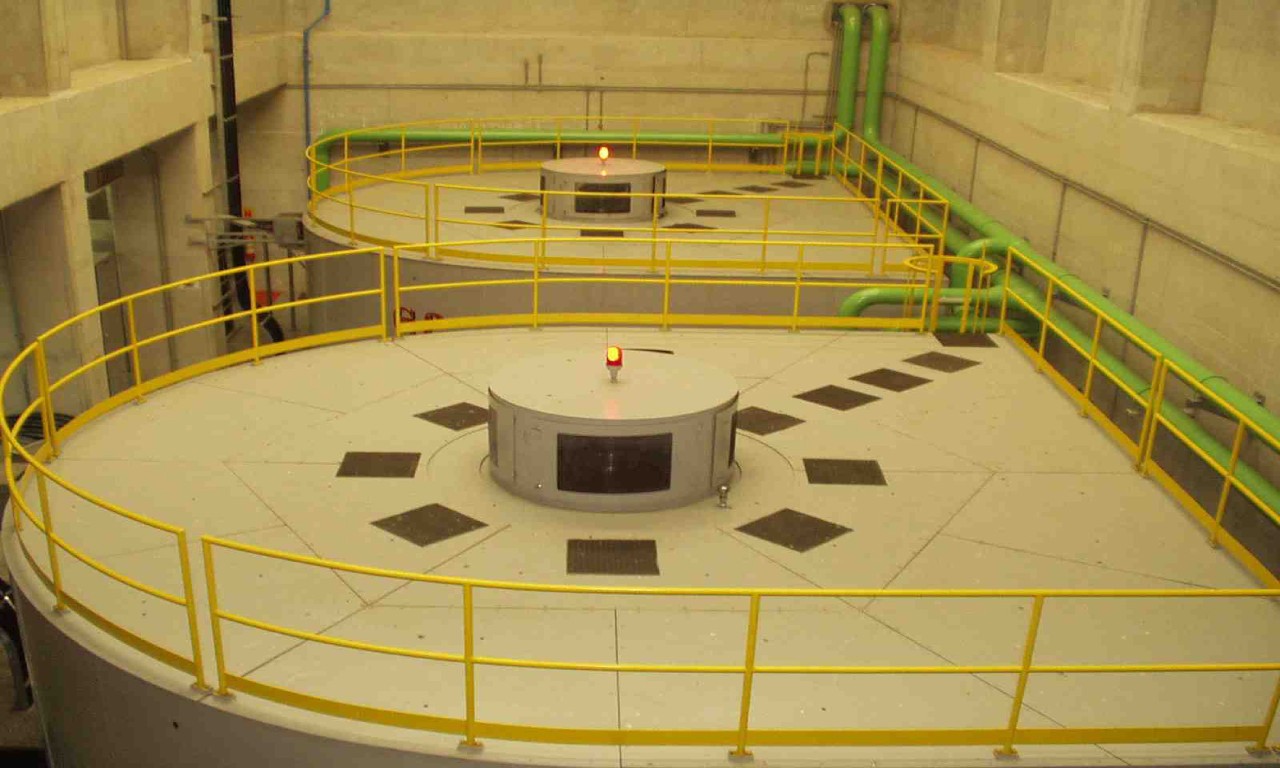

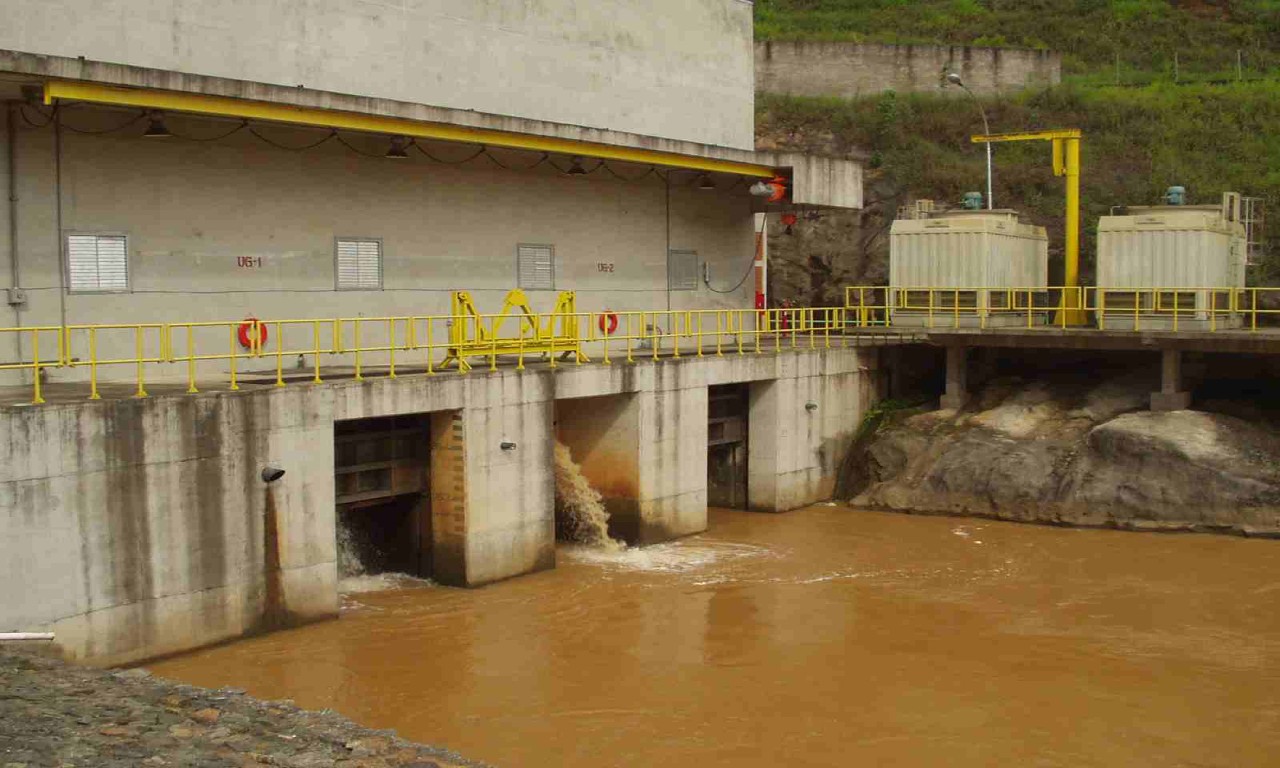

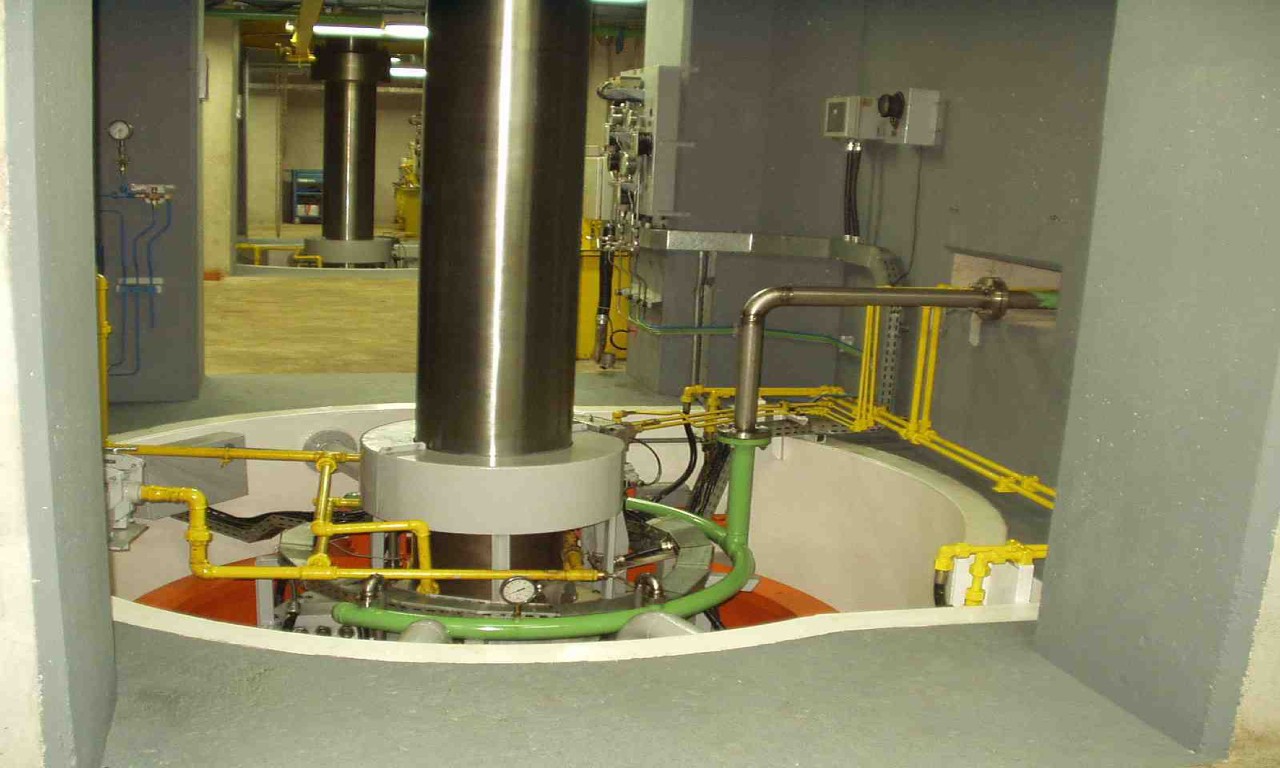

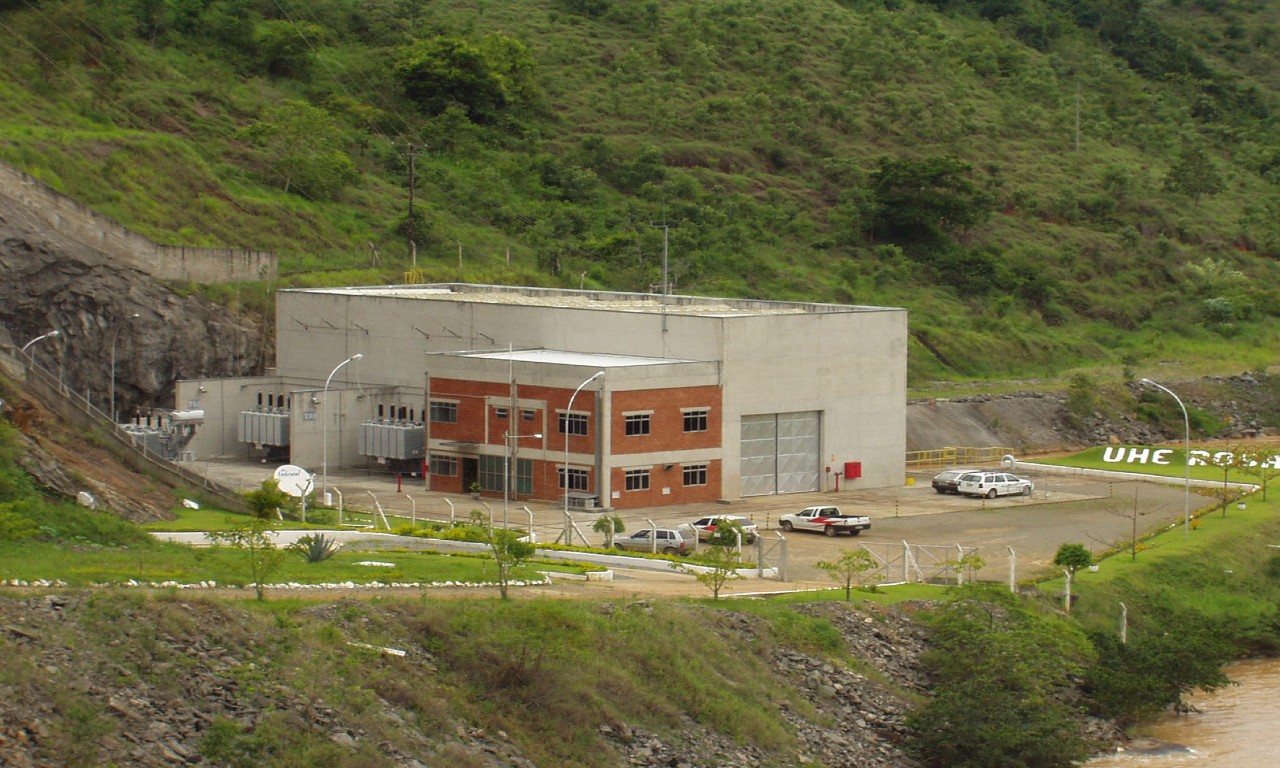

A Casa de Força da UHE Rosal é do tipo abrigada, comportando 2 (duas) turbinas do tipo Francis. A restituição da vazão turbinada é feita diretamente no rio Itabapoana.
