PCH Tronqueiras

• Tipo de Usina

  Hidrelétrica

• Início da construção

  1951

• Início das operações

  1955

• Altura da barragem

  20 m

• Comprimento da barragem

  85 m

• Volume do reservatório

  1,94 hm³

• Potência instalada

  8,4 MW

• Unidades geradoras

  3

A PCH Tronqueiras foi construída pela Companhia de Eletricidade do Médio Rio Doce (CEMRD), uma subsidiária da Cemig, e começou a operar em 1955, no município de Coroaci, Minas Gerais. Localizada no rio Tronqueiras, a usina possui três unidades geradoras que, juntas, produzem 8,40 MW de potência.

O barramento foi construído em concreto no formato de uma barragem de gravidade. Ele tem 19,50 metros de altura e 85 metros de comprimento. O reservatório tem uma área de 0,60 km² e pode armazenar até 1,94 milhões de metros cúbicos de água (hm³).

Para evitar que a água acumule além do limite, a usina conta com um sistema extravasor, que libera o excesso de água de forma controlada. Esse sistema inclui:

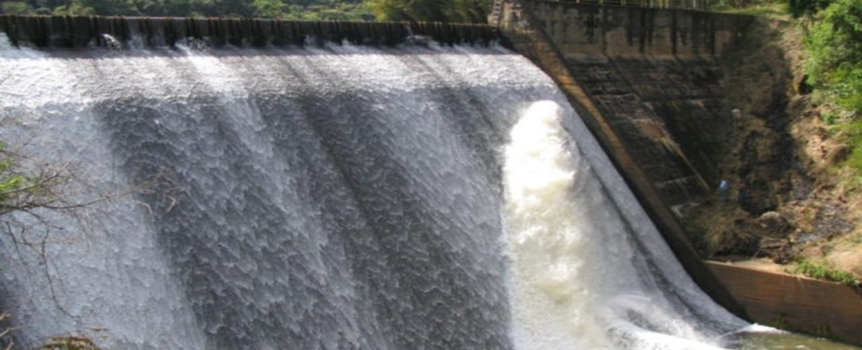

• Vertedouro de Soleira Livre: uma abertura central na barragem com 30 metros de largura e uma barreira móvel de 1,72 metros de altura que pode ser removida quando necessário. Ele consegue liberar até 117 m³/s de água;

• Comporta intermediária: uma pequena abertura usada para manter um fluxo mínimo de água no Rio Tronqueiras, garantindo a preservação da vida aquática.

A água que movimenta as turbinas é captada dentro do reservatório por uma estrutura chamada “tomada d’água”. Essa estrutura tem um vão controlado por uma comporta tipo vagão e um stop-log (dispositivo utilizado para bloquear ou regular o fluxo de água em canais, comportas ou estruturas hidráulicas), operados por um guincho elétrico.

A água captada percorre uma tubulação até a Chaminé de Equilíbrio, onde se divide em dois grandes tubos pressurizados (condutos forçados), cada um com 1,40 metro de diâmetro e 395 metros de extensão:

• Um deles leva água diretamente para a unidade geradora 3;

• O outro se divide em dois tubos menores para alimentar as unidades geradoras 1 e 2.

A energia é gerada dentro da casa de força, que abriga as três unidades geradoras da usina. Após passar pelas turbinas, a água retorna ao rio Tronqueiras por meio de um canal de fuga.

Para acompanhar informações das usinas em tempo real, a Cemig disponibiliza o aplicativo Prox, com o qual a população pode acompanhar a variação dos níveis e vazões dos rios e reservatórios da região.
